Einschalige monolithische Außenwand aus Leichtbeton
Traufe des geneigten Daches
zu beheiztem Dachraum, Massivdach, Zweischaliges Normalbetonfertigteil (Syspro), Wandebene
04-01-02-01
2
Dicke der tragenden Schicht der Außenwand
d
0.240
0.300
0.365
0.425
0.490
m
2
Wärmeleitfähigkeit der tragenden Schicht der Außenwand
λ
0.080
0.090
0.100
0.120
0.140
0.160
0.180
0.210
W/(mK)
9
Dicke der Dämmung des obersten Gebäudeabschlusses
d
0.160
0.180
0.200
0.220
0.250
0.300
m
9
Wärmeleitfähigkeit der Dämmung des obersten Gebäudeabschlusses
λ
0.035
0.040
W/(mK)
Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
Wärmedurchgangskoeffizient Regelbauteil "Außenwand"
U
$wert-aus-thermal-xml-u1 W/(m²K)
Wärmedurchgangskoeffizient Regelbauteil "Dach"
U
$wert-aus-thermal-xml-u2 W/(m²K)
Längenbezogener Wärmedurchgangskoeffizient
ψ
$wert-aus-thermal-xml-y W/(mK)

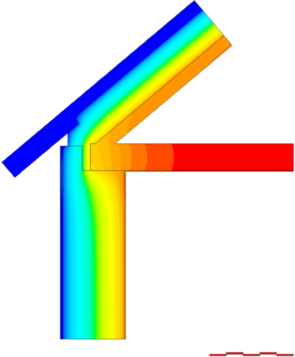

Minimale Oberflächentemperatur im beheizten Raum
θmin
$wert-aus-thermal-xml-q °C
Achtung: Die Konstruktion
erfüllt nicht die Mindestanforderungen an den Wärmeschutz von Wärmebrücken gemäß DIN 4108 Teil 2!
Konstruktionshinweise
Für die "alternative Konstruktion" (vgl. CAD-Datei) können die längenbezogenen
Wärmedurchgangskoeffizienten um 0,02 W/(mK) reduziert werden.
