Auswahl Konstruktionsdetails
Stb.-Sandwichfassade
Außenwandkanten an Außenluft
Versprung 90°(Außen- und Innenecke), Tragsystem bestehend aus Deckenscheibe und Tragschale und/oder Stütze vor Tragschicht, Fenster/Tür in der Dämmebene, Var. 1
| 2 | Dicke der Dämmschicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 3 | Dicke der tragenden Schicht der Außenwand | d | m |
| 5 | Überdämmung der Fensterrahmen | h | m |
| 5 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |
| Tiefe des Verprungs | λ | m | |
| Fensterabstand von der Innen- bzw. Außenecke | λ | m |
Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | $wert-aus-thermal-xml-u1 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster / Tür" | U | $wert-aus-thermal-xml-u2 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | $wert-aus-thermal-xml-y W/(mK) |

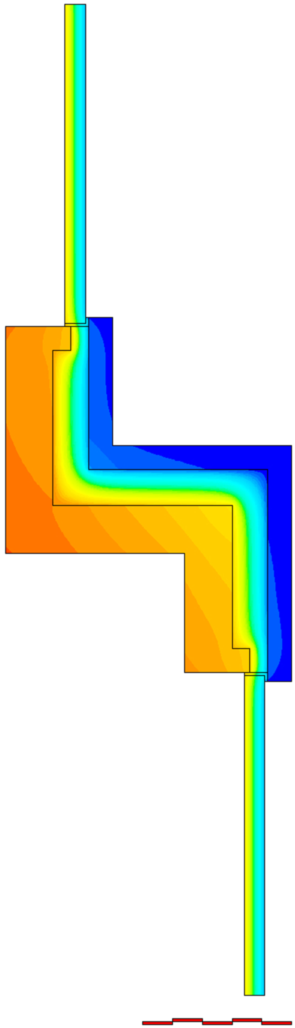

| Minimale Oberflächentemperatur im beheizten Raum | θmin | $wert-aus-thermal-xml-q °C |
Konstruktionshinweise
ACHTUNG: Die angegebenen linienförmigen Wärmedurchgangskoeffizienten gelten für einen
Fenstereinbau mit punktuellen Befestigungen des Fensterrahmens an der Tragschale. Für
abweichende Konstruktionen ist gemäß "Anmerkungen 33)" vorzugehen.
