Auswahl Konstruktionsdetails
Stb.-Sandwichfassade
Thermisch getrennte, auskragende Decke/Balkon- bzw. Trogplatte
Trogplatte, Fenster/Tür im unterem Geschoss (Fenstersturz), in der Dämmebene, Var. 2
| 1 | Überdämmung der Fensterrahmen | h | m |
| 1 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |
| 3 | Dicke der Dämmschicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 4 | Dicke der tragenden Schicht der Außenwand | d | m |

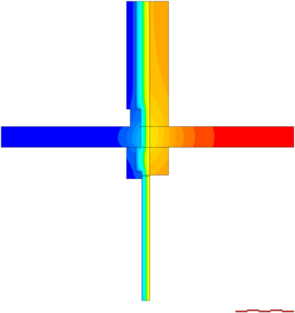

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | $wert-aus-thermal-xml-u1 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster / Tür" | U | $wert-aus-thermal-xml-u2 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | $wert-aus-thermal-xml-y W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | $wert-aus-thermal-xml-q °C |
Konstruktionshinweise
ACHTUNG: Die angegebenen linienförmigen Wärmedurchgangskoeffizienten gelten für einen
Fenstereinbau mit punktuellen Befestigungen des Fensterrahmens an der Tragschale. Für
abweichende Konstruktionen ist gemäß "Anmerkungen 33)" vorzugehen.
