Auswahl Konstruktionsdetails
Zweischalige Außenwand aus Normalbeton mit Kerndämmung
Einbindende Decke in Kelleraußenwand/Wand zum Erdreich
im Sockelbereich, Decke zu beheiztem Keller, mit Konsolanker, mit Fenster/Tür
| 1 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |
| 2 | Dicke der Dämmschicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 3 | Dicke der tragenden Schicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der tragenden Schicht der Außenwand | λ | W/(mK) |

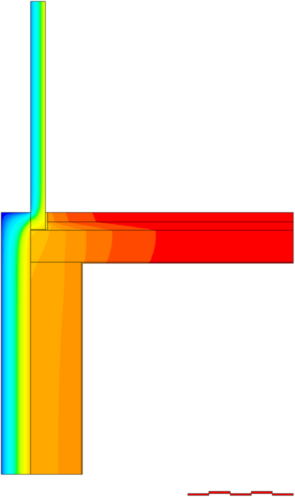

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Fenster / Tür" | U | $wert-aus-thermal-xml-u1 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Kelleraußenwand" | U | $wert-aus-thermal-xml-u2 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | $wert-aus-thermal-xml-y W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | $wert-aus-thermal-xml-q °C |
Konstruktionshinweise
Für Dämmschichtdicken der Außenwand über 15 cm ist ggf. eine "Zulassung im Einzelfall"
erforderlich.
